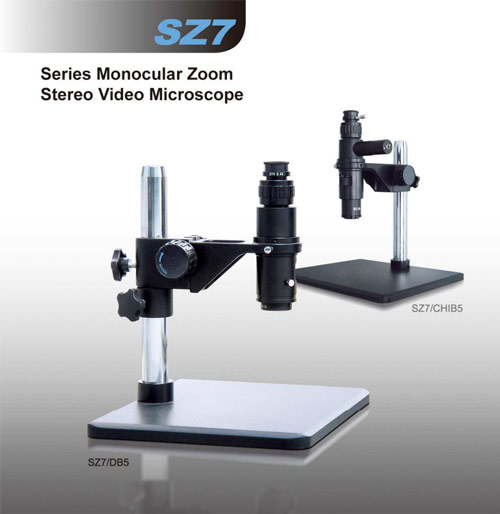

SZ7 시리즈
단안 줌 스테레오 비디오현미경
(SZ7 Series Monocular Zoom Stereo Video Microscope)
SZ7 시리즈 스테레오 비디오현미경은 넓은 시야, 선명한 이미지, 고해상도, 긴 작업거리, 높은 배율의 광학 시스템을 가진 실체현미경입니다
전자 장치, 반도체, 레이저, LED, LCD, 산업 분야의 온라인 테스트, 생물학 연구 및 기타 관찰, 검사 및 측정 분야에 광범위하게 사용할 수 있습니다.
- 현미경 바디 코팅 처리로 고급스러우며, 이미지를 선명하고 깨끗하게 볼수 있는 우수한 품질의 광학 시스템입니다.
- 줌 스테레오 대물렌즈, 고해상도 및 선명도
- 강도를 조절할 수 있는 초점 손잡이
- SZ7-DB5 기본배율: 0.75X ~ 5X,
SZ7-CHIB5 기본배율: 1X ~ 7X. - SZ7-DB5 총배율: 0.28X ~ 2X,
SZ7-CHIB5 총배율: 0.4X ~ 2.8X. - SZ7-DB5 작업거리:105mm,
SZ7-CHIB5 작업거리: 100mm.
본드암 (SZ7A1)
- 초점범위 : 42mm
- 기둥 직경 : ø32mm
- 헤드 삽입부 치수 : ø50mm
- 기둥중심선 ~ 광학중심선 : ø150mm
- 사용가능 스탠드 (옵션) : B4, B6, BL3, SZSTL1, SZSTL2
대형 사각 스탠드 (B5)
- 기둥 높이 : 280mm
- 기둥 직경 : ø32mm
- 스탠드 크기 : 320 x 260 x 16mm
B4
- 재물대 직경 : ø100, 클립
- 흰색 및 검은색 재물대
- 봉 높이 : 248mm
- 봉 직경 : ø32mm
- 받침대크기 : 210 x 273 x 22mm
SZ-STL1
- 어느 각도 및 위치에서도 관찰 가능
- 수직 봉 높이 : 380mm
- 봉 직경 : ø32mm
- 초점 봉 높이 : 140mm
- 초점 봉 직경 : ø32mm
- 수평 조절 범위 : 235mm
- 받침대크기 : 210 x 260 x 22mm
BL3
- 전원 공급 : 110V~240V
- LED조명, 밝기조절가능
- 봉 높이 : 248mm
- 봉 직경 : ø32mm
- 받침대크기 : 303x290x47mm
- 상부조명 ST70L1 사용 가능
SZ-STL2
- 이중 암(arm) 구조로 견고하며 안정적임
- 수직 봉 높이 : 380mm
- 봉 직경 : ø32mm
- 초점 봉 높이 : 140mm
- 초점 봉 직경 : ø32mm
- 수평 조절 범위 : 235mm
- 받침대크기 : 210 x 260 x 20mm
보조 조명장치
전원장치
작은 체적, 경량, 고효율, 긴 수명, 안정적 전원 출력.
100W, 150w. 색온도 3200k. 및 필터 구성을 포함.
링 조명
높은 밝기와 균일 한 조명을 제공.
편리하고 사용하기 쉬움. 긴 수명, 220V / 8W
LED 조명
작은 사이즈, 적은 전력소모, 긴수명, 작은 체적,
안적정인 밝기 조절
SZ7 시리즈 기술사양
Monocular zoom body | 0.7X~5X(with1X host auxiliary lens )，with 0.4X CCD adapter |
1X~7X(with 1.4X host auxiliary lens )，with 0.4X CCD adapter, LED coaxial light | |
Focus arm | SZ7A1focus arm, with tension adjustable, adjust range 50mm |
Stand | B4 pillar type sector plain stand |
B5 pillar type large plain stand | |
SZSTL1 single arm universal stand | |
SZSTL2 double arm universal stand | |
Coaxial illuminator transformer | External illuminator, 230V/12V |
External illuminator, wide-range voltage 85V~265V/12V | |
External illuminator, wide-range voltage 85V~265V/12V（with brightness adjustment） | |
Fluorescent ring light | 220V/8W（single） |
LED ring light | 36pcs/40pcs/54pcs |
Cold light source | Ring/Double/Single type |
