콤팩트한 디자인으로 경통안에 모든 기능을 집약해 놓음으로써, 작업공간이 넓지 않은 곳에서도 사용이 가능합니다.

Parallel Semi-apochromatic Optical System과 진보된 다중 코팅 기술로 이미지 왜곡 현상을 없앰으로써, 고해상도의 이미지를 얻을 수 있으며, 또한 관찰물의 실제 색상을 복원할 수 있습니다.

줌 비율 1:6.5, 줌 배율 0.7배 ~ 4.5배, 표준 작업거리 90mm, 분해능 63-180lp/mm로 기존 기기의 비전 이미지 관찰에 적합합니다.

다양한 배율의 보조 대물렌즈 및 CCD 아답터를 선택할 수 있어서, 최대 배율 0.09배 ~ 18배, 작업거리 37mm ~ 356mm, 대물 시야 0.23mm ~ 91mm까지 가능합니다.

고휘도 싱글 1W LED, 색온도 5500K의 균일 조명 시스템을 갖추고 있어서, 반사율이 높은 표면이나 조명 장치가 제한적인 경우에도 고정밀 탐지가 가능합니다.

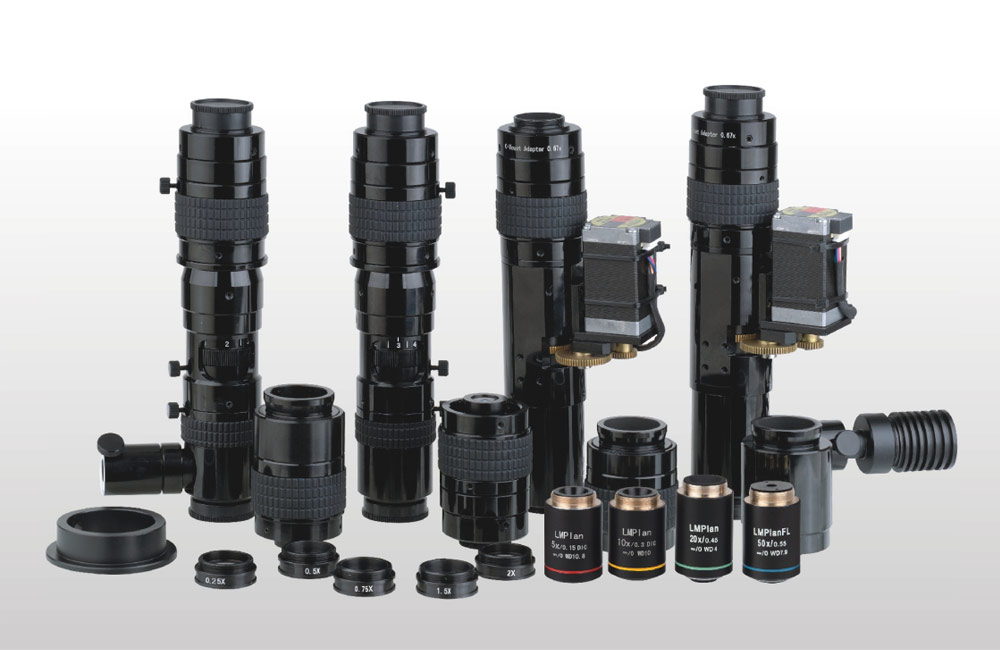

다양한 옵션 장치를 선택할 수 있습니다.

SZ6DF3 / SZ6CHIF3 / SZ6DF12

SZ6D/SZ6CHI은 표준 렌즈로, 미세 초점 기능을 사용할 수 있습니다.

미세 초점 기능은 경통 설치 위치를 바꾸지 않고, 시스템의 작업거리를 조절할 수 있습니다.

SZ6DF3 / SZ6CHF3 미세 초점 범위 : 3mm
SZ6DF12 미세 초점 범위 : 12mm

보조대물렌즈별 미세 초점 거리 범위 참조표 (단위 : mm)

보조 대물렌즈

표준작업거리 (mm)

3mm 미세 초점

12mm 미세 초점

0.25X

356

338 ~ 390.5

230 ~ 390.5

0.5X

170

164.5 ~ 176.5

133.5 ~ 176.5

0.75X

113

111 ~ 116.5

95.5 ~ 116.5

1X

90

88.5 ~ 91.5

79.5 ~ 91.5

1.5X

52

51.5 ~ 52.8

47.5 ~ 52.8

2X

37

36.7 ~ 37.4

34.4 ~ 37.4

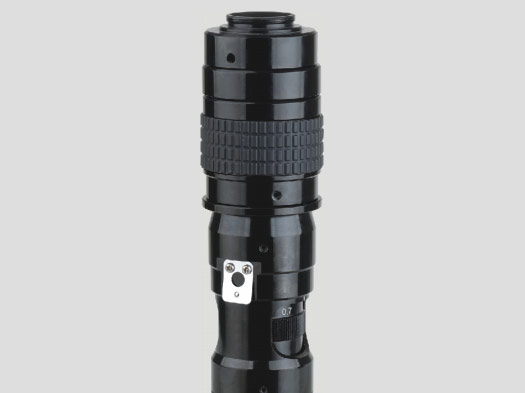

SZ6DP / SZ6CHIDP

표준 렌즈에 배율 고정 장치 장착이 가능합니다.

최대 및 최저 배율 로케이팅과 연결된 4개의 고정 위치, 즉 1X, 2X, 3X, 4X, 가 있습니다.

고정 배율과 고정 캘리브레이션에서 측정하기 위해서, 6군데에 위치에 고정장치가 있습니다.

배율 고정 장치는 다른 기능과 결합하여 사용이 가능합니다.

SZ6DP / SZ6CHIDP

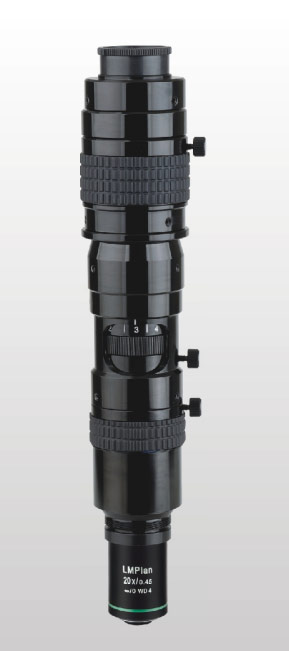

  • SZ6M 고배율 줌렌즈는 금속렌즈와 결합하여 배율을 높일 수 있습니다. 줌배율 3.5배 ~ 45배, 분해능 400 ~ 1700lp/mm까지 가능합니다.
  • 장거리 무한 세미-아포크로매틱 금속 대물렌즈는 고해상도의 미세 이미지를 관찰할 수 있습니다.
  • 옵션 금속 대물렌즈 : 5X, 10X, 20X, 50X
  • 금속 대물렌즈 사용시는 1배 이상의 CCD 아답터 사용 권장.
  • 1X 이하인 경우, 1/2 또는 1/2″ 이상의 CCD 아답터를 사용해야 하며, 시야 주변에 그림자가 나타날 수 있습니다.

금속 대물렌즈 참조표

배율

작업거리 (mm)

개구수 (N.A)

5X

10.8

0.15

10X

10.0

0.30

20X

4.0

0.45

50X

7.8

0.55

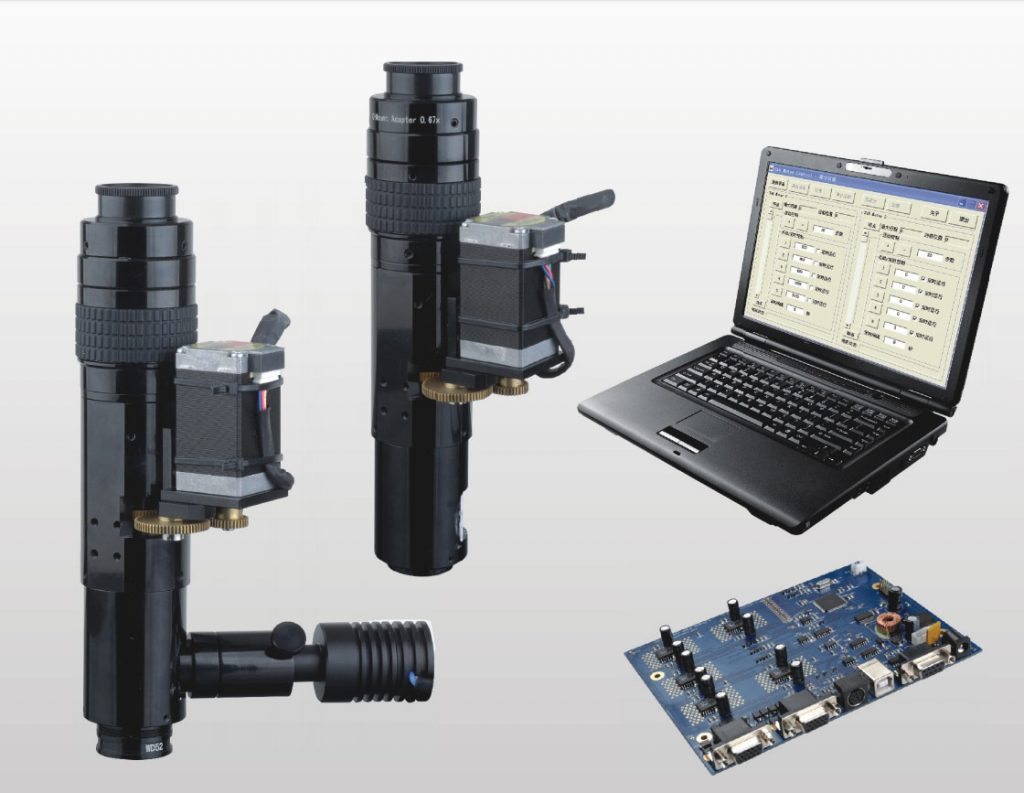

SZ6DMOT / SZ6CHIMOT 전동방식 줌 렌즈

콘트롤러
전  원 24V DC / 2A
콘  솔 USB, RS-232, S 터미널
이중 5단계 모터 연결 듀얼 15핀 D-SUB 커넥터
윈도우 작동 시스템 USB 포트 연결
모터 5단계 모터 스텝 각도 0.72˚ 24V / 0.7A
프로그램 SZ6 Motor Control (영어/중국어)

SZ6 Performance Parameters table

보조

Lo – Hi

배율/FOV

0.5X CTV

Lo – Hi

0.67X CTV

Lo – Hi

1X CTV

Lo – Hi

1.33X CTV

Lo – Hi

2X CTV

Lo – Hi

N.A.

Lo – Hi

분해능(㎛)

Lo – Hi

심도(mm)

Lo – Hi

0.25X

WD: 356mm

배율

0.09-0.56X

0.12-0.75X

0.18-1.13X

0.24-1.5X

0.35-2.25X

1/4″

45.70-7.12

34.03-5.33

22.85-3.56

17.18-2.68

11.42-1.78

0.0075-0.0175

27.78-9.26

13.89-1.54

1/3″

68.64-10.64

51.12-8.04

34.32-5.32

25.80-4.0

17.16-2.66

1/2″

91.36-14.16

68.06-10.66

45.68-7.08

34.34-5.32

22.84-3.54

2/3″

125.68-19.52

93.62-14.66

62.84-9.76

47.25-7.34

31.42-4.88

0.5X

WD: 170mm

배율

0.18-1.13X

0.24-1.50X

0.35-2.25X

0.46-3.00X

0.70-4.50X

1/4″

22.85-3.56

17.02-2.66

11.42-1.78

8.59-1.34

5.71-0.89

0.015-0.035

15.15-4.76

4.13-0.41

1/3″

34.32-5.32

25.56-4.00

17.16-2.67

12.90-2.01

8.58-1.33

1/2″

45.68-7.08

34.03-5.33

22.85-3.56

17.18-2.68

11.42-1.77

2/3″

62.84-9.76

46.81-7.33

31.43-4.89

23.63-3.68

15.71-2.44

0.75X

WD: 113mm

배율

0.27-1.69X

0.35-2.25X

0.53-3.38X

0.70-4.50X

1.05-6.75X

1/4″

15.22-2.38

11.34-1.78

7.61-1.19

5.72-0.89

3.81-0.59

0.0225-0.0525

9.80-3.14

1.73-0.18

1/3″

22.86-3.56

17.04-2.67

11.43-1.78

8.59-1.34

5.72-0.89

1/2″

30.46-4.74

22.69-3.56

15.23-2.37

11.45-1.78

7.62-1.19

2/3″

41.90-6.52

31.21-4.89

20.95-3.26

15.75-2.45

10.48-1.63

1X

WD: 90mm

배율

0.35-2.25X

0.47-3.00X

0.70-4.50X

0.94-60X

1.40-9.00X

1/4″

11.42-1.78

8.51-1.33

5.71-0.89

4.29-0.67

2.86-0.45

0.03-0.07

7.25-2.35

0.95-0.10

1/3″

17.16-2.67

12.77-2.01

8.58-1.33

6.45-1.00

4.29-0.67

1/2″

22.85-3.56

17.01-2.67

11.42-1.77

8.59-1.33

5.71-0.89

2/3″

31.43-4.89

23.40-3.65

15.71-2.44

11.81-1.83

7.86-1.22

1.5X

WD: 52mm

배율

0.53-3.38X

0.71-4.50X

1.05-6.75X

1.40-8.98X

2.10-13.50X

1/4″

7.61-1.19

5.67-0.89

3.81-0.59

2.86-0.44

1.91-0.30

0.045-0.105

4.90-1.57

0.43-0.04

1/3″

11.43-1.78

8.52-1.33

5.72-0.89

4.30-0.67

2.86-0.44

1/2″

15.23-2.37

11.34-1.77

7.62-1.19

5.73-0.89

3.81-0.59

2/3″

15.00-3.26

15.60-2.44

10.48-1.63

7.88-1.22

5.24-0.81

2X

WD :37mm

배율

0.70-4.50X

0.94-6.00X

1.40-9.00X

1.86-11.97X

2.80-18.00X

1/4″

5.71-0.89

4.26-0.67

2.86-0.45

2.15-0.34

1.43-0.23

0.06-0.14

3.62-1.17

0.24-0.02

1/3″

8.58-1.33

6.39-1.00

4.29-0.67

3.22-0.50

2.15-0.33

1/2″

11.42-1.77

8.51-1.33

5.71-0.89

429-0.67

2.86-0.44

2/3″

11.40-2.44

11.70-1.83

7.86-1.22

5.91-0.92

3.93-0.61

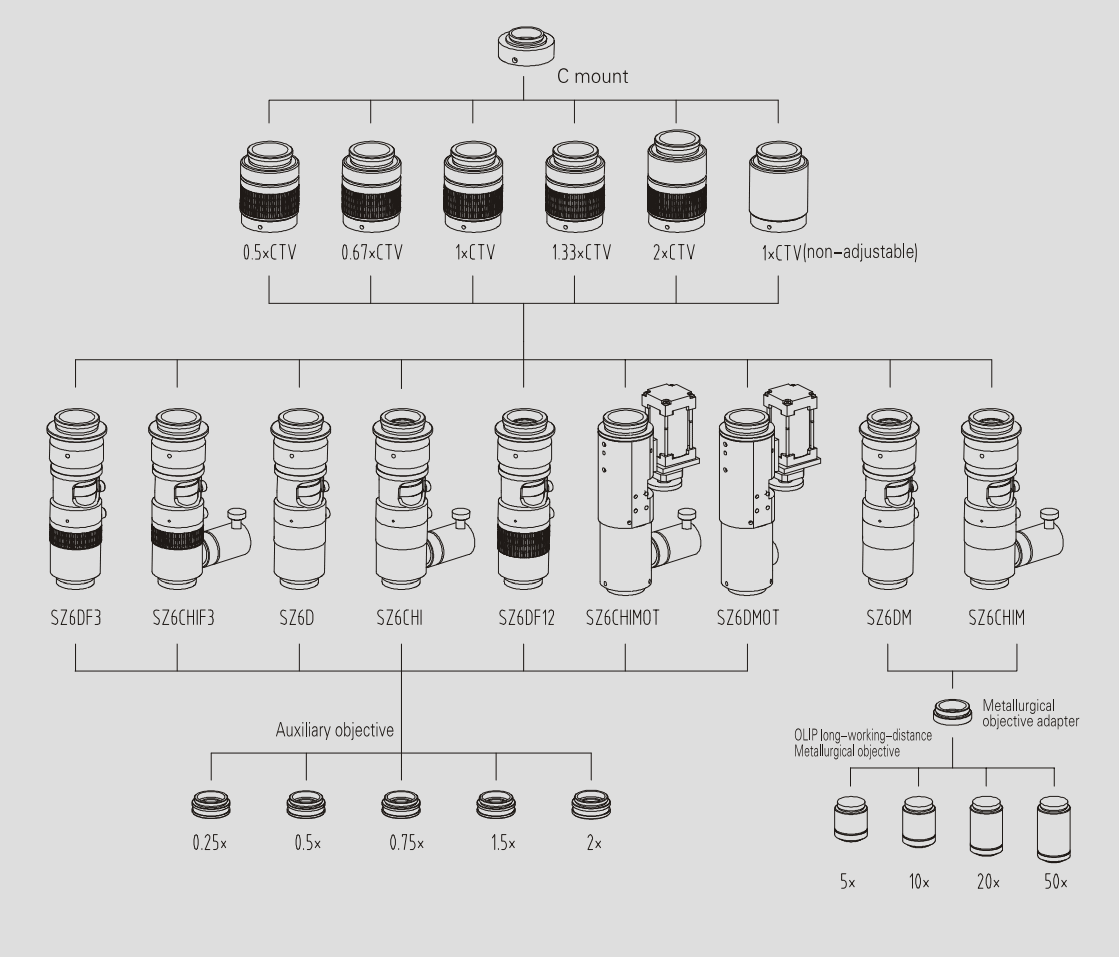

SZ6 시스템 구성도

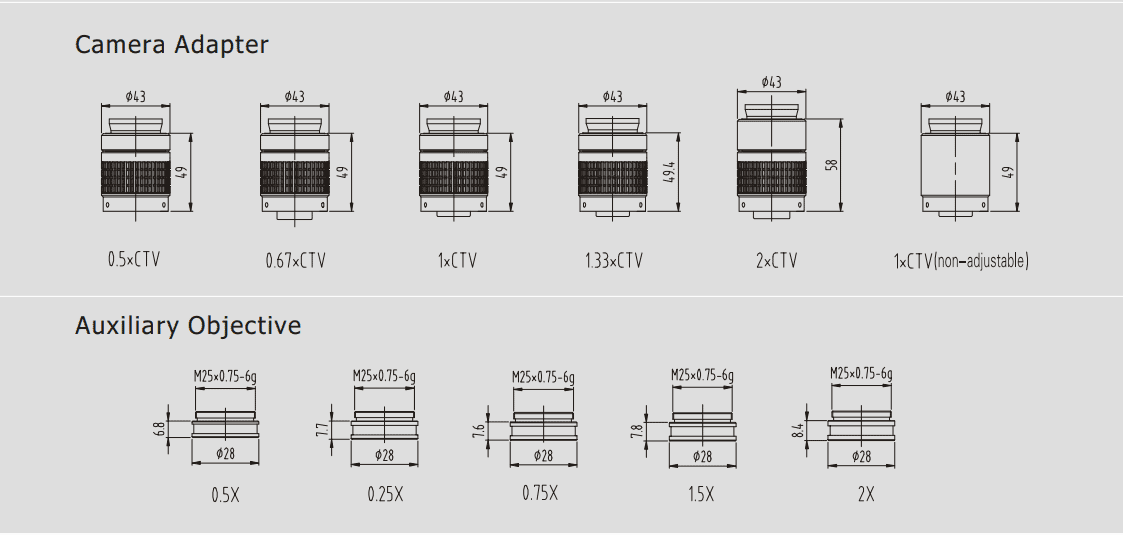

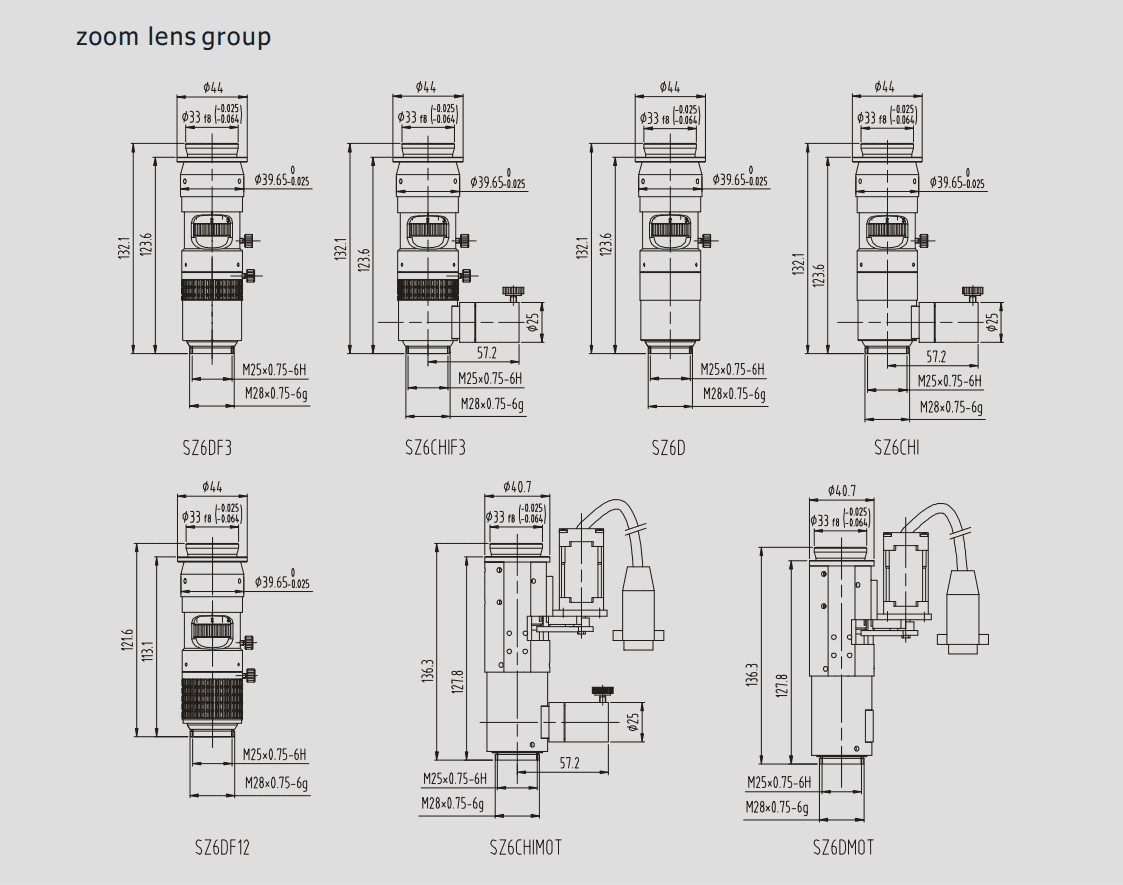

SZ6 제품 치수

SZ6 기술 사양

Zoom lens

SZ6D zoom objective:0.7-4.5X

SZ6DF3 zoom objective:0.7-4.5X,with 3mm fine adjustment

SZ6DF12 zoom objective:0.7-4.5X,with 12mm fine adjustment

SZ6CHI zoom objective:0.7-4.5X,with coaxial light interface

SZ6CHIF3 zoom objective:0.7-4.5X,with coaxial light interface and 3mm fine adjustment

SZ6DP zoom objective:0.7-4.5X, with main ratio positioning mechanism

SZ6CHIP zoom objective:0.7-4.5X, with main ratio positioning mechanism and coaxial light interface

SZ6DF3P zoom objective:0.7-4.5X, with main ratio positioning mechanism and 3mm fine adjustment

SZ6CHIF3P zoom objective: 0.7-4.5X, with main ratio positioning mechanism, coaxial light interface and 3mm fine adjustment.

SZ6DF12P zoom objective:0.7-4.5X, with main ratio positioning mechanism and 12mm fine adjustment

SZ6DMOT zoom objective:0.7-4.5X, motor-driven zoom

SZ6CHIMOT zoom objective:0.7-4.5X, motor-driven zoom, with coaxial light interface

LCD module

DVSZ6：8 inch LCD screen, resolution ratio 800*600,CCD 520 TVLINES，can mount on any zoom lens

Auxiliary lens

0.25X /356mm

0.5X /170mm

0.75X /113mm

1X /90mm

1.5X /52mm

2X /37mm

C-mount adapter

0.5X C-mount adapter

0.67X C-mount adapter

1X C-mount adapter

1X C-mount adapter（fixed）

1.33X C-mount adapter

2X C-mount adapter

Coaxial light

Light source: single LED 1W  5500K

Wide-range voltage 90V-250V,1W LED controller, brightness adjustment

Motor control module

Motor monocular control panel

Control software disk

USB2.0 connecting line

24V/2A desktop external power supply

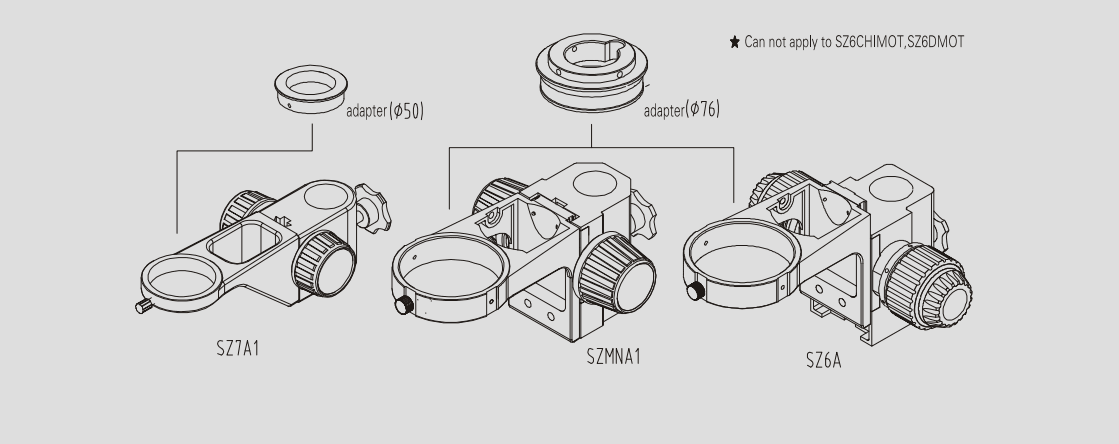

Stand and focus arm

B4 Pillar type plain stand

Focus arm

Adapter for focus arm
