SZ 시리즈 특징
고품질의 광학 시스템과 안정적인 운영 시스템을 제공합니다. 완벽한 액세서리 및 다양한 조합 사양은 생물학, 의학, 과학 연구, 전자 및 기타 기술 산업의 검사 라인에 필요한 고정밀 요구 사항을 충족합니다.
- 특수 필름으로 코팅 된 고품질 광학 부품으로 더 나은 광학 이미지를 만듭니다. 최적의 콘트라스트 이미지가 형성되어 더 밝고 선명합니다.
- 줌 대물 렌즈 0.67X ~ 4.5X (6.7 : 1), 표준 배율 6.7X ~ 45X.
옵션 보조 렌즈를 사용하면 배율은 2X ~ 225X가 될 수 있습니다. - 표준 작동 거리는 100mm이고 옵션 보조 렌즈를 사용하며 작동 거리는 26mm ~ 287mm로 확장되어 사용자에게 충분한 공간을 제공합니다.
- 헤드: 360° 회전 가능, 45° or 60° 경사각, 디옵터 조정(±5mm)을 통해 사용자의 시야를 명확해 지도록 합니다.
- 인체 공학적 디자인에 어울리는 최적의 안점 높이로 장시간 사용에 피곤함을 덜어줍니다.
- 조동나사(축 방향)를 양측에 위치하여 쉬운 조작 가능.
- 응용 분야를 확장하는 다양한 액세서리.
보조 렌즈
- 표준 배율 6.7x ~ 45x,
- 옵션 보조 렌즈 사용시 2x ~ 225x
- 옵션용 배율 – 0.3x, 0.4x, 0.5x, 0.75x, 1.5x, 2x
| 옵션 배율 | 0.3x | 0.4x | 0.5x | 0.75x | 1x | 1.5x | 2.0x | |
| 작동 거리(mm) | 287mm | 217mm | 177mm | 117mm | 100mm | 47mm | 26mm | |
| 10x | 배 율 | 2.0x~13.5x | 2.7x~18.0x | 3.4x~22.5x | 5.0x~33.8x | 6.7x~45.0x | 10.1x~67.5x | 13.4x~90.0x |
| 시야 범위(mm) | 109.5~16.3 | 82.1~12.2 | 65.7~9.8 | 43.8~6.5 | 32.8~4.9 | 21.9~3.3 | 16.4~2.4 | |
| 15x | 배 율 | 3.0x~20.3x | 4.0x~27.0x | 5.0~33.8x | 7.5x~50.6x | 10.1x~67.5x | 15.1x~101.3x | 20.1x~135x |
| 시야 범위(mm) | 79.6~11.9 | 59.7~8.9x | 47.8~7.5 | 31.8~4.7 | 23.9~3.6 | 15.9~2.4 | 11.9~1.8 | |
| 20x | 배 율 | 4.0x~27.0x | 5.4x~36.0x | 6.7x~45.0x | 10.1x~67.5x | 13.4x ~ 90.0x | 20.1x~135.0x | 26.8x~180x |
| 시야 범위(mm) | 59.7~8.9 | 44.8~6.7 | 35.8~5.3 | 23.9~3.6 | 17.9~2.7 | 11.9~1.8 | 9 ~1.3 | |
| 25x | 배 율 | 5.0x~33.8x | 6.7x~45.0x | 8.4x~56.3x | 12.6x~84.4x | 16.8~112.5x | 25.1x~168.8x | 33.5x~225x |
| 시야 범위(mm) | 44.8~6.7 | 33.6~5.0 | 26.9~4.0 | 17.9~2.7 | 13.4~2.0 | 9.0~1.3 | 6.7~1.0 | |
호환 가능 스탠드
B2
- B2 투과형 베이스
- φ95mm 유리판과 흑백 작업 보드
- 12v / 15w 할로겐 램프, 밝기를 독립적으로 조절 가능
- 기본 12v / 15w 할로겐 (7w 형광 선택 가능)
- 봉 높이 : 240mm
- 직경 : φ32mm
- 받침대 크기 :
20mm x 255mm x 40mm
B4
- 재물대 직경 : ø100, 클립
- 봉 높이 : 248mm
- 기본 12v / 15w 할로겐
(7w 형광 선택 가능) - 봉 높이 : 240mm
- 직경 : φ32mm
- 받침대 크기 :
20mm x 255mm x 40mm
B5
- 봉 높이 : 280mm
- 봉 직경 : ø32mm
- 받침대 크기 : 320 x 260 x 16mm
B6
- 높이 : 260mm
- 본드암 직경 Ø 76mm
- 받침대 크기 :
300mm x 303mm x 45mm
BL3
- 전원 공급 : 110V~240V
- LED조명, 밝기조절가능
- 봉 높이 : 248mm
- 봉 직경 : ø32mm
- 받침대 크기 : 303 x 290 x 47mm
- 상부조명 ST70L1 사용 가능
SZ-STL1
- 어느 각도 및 위치에서도 관찰 가능
- 수직 봉 높이 : 380mm
- 봉 직경 : ø32mm
- 초점 봉 높이 : 140mm
- 초점 봉 직경 : ø32mm
- 수평 조절 범위 : 235mm
- 받침대 크기 : 210 x 260 x 22mm
SZ-STL2
- 이중 암(arm) 구조로 견고하며 안정적임
- 수직 봉 높이 : 380mm
- 봉 직경 : ø32mm
- 초점 봉 높이 : 140mm
- 초점 봉 직경 : ø32mm
- 수평 조절 범위 : 235mm
- 받침대 크기 : 210 x 260 x 20mm
SZ 시리즈 제품사양
Eyepiece |
Wide field high eyepiont eyepiece WF10X/22mm（can mount micrometer） |
Wide field high eyepiont eyepiece WF15X/16mm（can mount micrometer） |
|
Wide field high eyepiont eyepiece WF20X/12mm（can mount micrometer） |
|
Wide field high eyepiont eyepiece WF25X/9mm |
|
Viewing Head |
SZ6745：Binocular head, 45° inclined, 360°rotatable, zoom objective 0.67X-4.5X, working distance 100mm. inter-pupillary range 54~76mm, both two tube diopter adjustment(±5) |
SZ9040：Binocular head, 45° inclined, zoom objective 0.9X-4.0X, working distance 100mm. |
|
SZ6745A：Binocular head, 60° inclined, zoom objective 0.67X-4.5X, working distance 100mm. |
|
SZ9040A：Binocular head, 60° inclined, zoom objective 0.9X-4.0X, working distance 100mm. |
|
SZ6745TR：Trinocular head, 45° inclined, zoom objective 0.67X-4.5X, working distance 100mm. |
|
SZ9040TR：Trinocular head, 45° inclined, zoom objective 0.9X-4.0X, working distance 100mm. |
|
SZ6745ATR：Trinocular head, 60° inclined, zoom objective 0.67X-4.5X, working distance 100mm. |
|
SZ9040ATR：Trinocular head, 60° inclined, zoom objective 0.9X-4.0X, working distance 100mm. |
|
Auxiliary Lens |
0.3X/ 287mm |
0.4X/217mm |
|
0.5X/177mm |
|
0.75X/117mm |
|
1.5X/47mm |
|
2X/26mm |
|
Focus |
SZA1focus arm, two focusing knobs are with tension adjustable, adjust range 50mm |
SZA2 industry bound focus arm 1 (industry exclusive use) |
|
SZA3 industry bound focus arm 2 (industry exclusive use) |
|
Stand |
SZST1 arm type plain stand |
SZST2 pillar type large plain stand |
|
SZST3 pillar type transmission stand, top & bottom halogen illuminator 12V15W (brightness adjustment). |
|
SZSTL1 single arm universal stand |
|
SZSTL2 double arm universal stand |
|
SZ-B1 transmitted light base, be used with SZ-ST1 |
|
Other light source |
Ring light/LED/Fiber |
Photo device |
Photo tube（with PK mount），4X photo eyepiece |
TV device |
0.35X/0.5X/1.0X C-mount adapter |
Others |
Precision measurement platform, dark field condenser, jewelry clip |

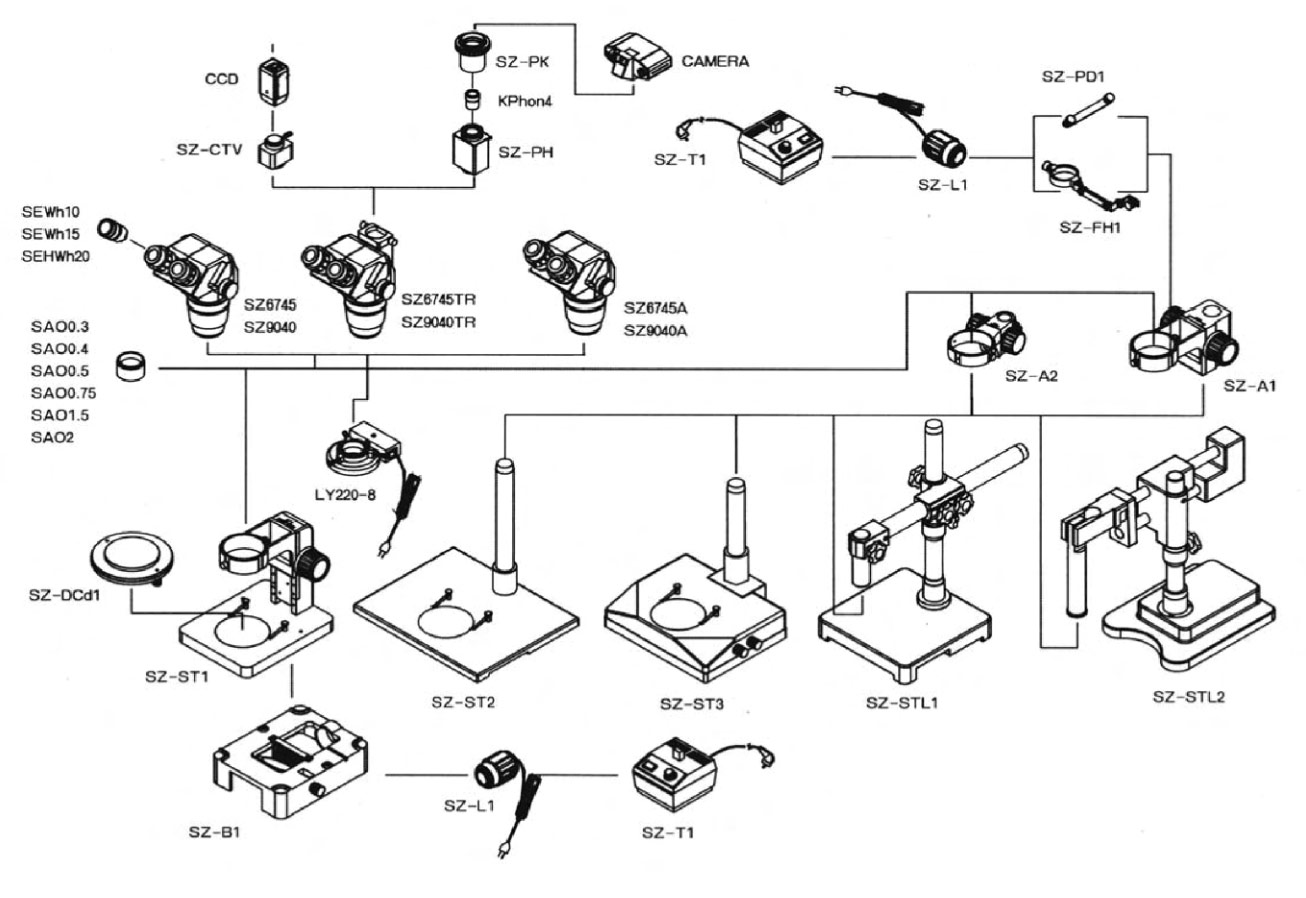

SZ 시리즈 시스템 구성도
