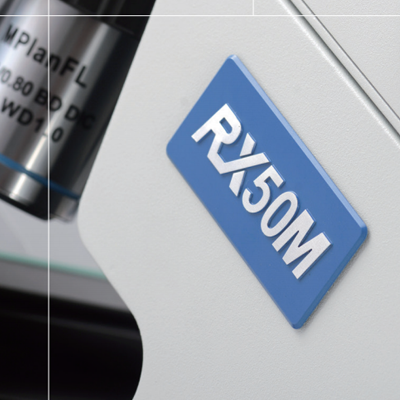

RX50M | 금속현미경

RX50M 특징

새로운 기능과 선구자적인 디자인을 갖춘 금속 현미경으로 완벽한 검출 솔루션을 제공하고 산업분야 개발을 위해 탄생했습니다

사용자의 다양한 요구에 알맞도록 반사 조명, 투과 조명, 형광, 편광, 명시야, 암시야, 미분간섭 콘트라스트, 위상차 등을 조합하여 이상적인 모듈화 구조로 설계

멀티-분할 비율 지원
편광 시스템
BF & DF용 감광 필터
Nomarski 미분 간섭 콘트
라스트 시스템
인체 공학적 설계
다중-관측 지원

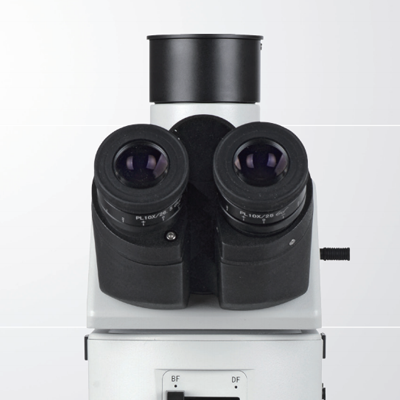

멀티-분할 비율 지원

RX50M 헤드는 분할 비율을 위한 여러 가지 옵션으로 설계되었습니다.

와이드 빔 이미징 시스템을 사용하면 26.5mm의 넓은 와이드 뷰를 사용할 수 있습니다.
분배 비율 (쌍안:삼안 = 100 : 0 또는 0 : 100) 샘플의 이동 방향은 관찰 된 것과 같습니다.
접안 렌즈 튜브 나 카메라 튜브에 100 % 빛을 집중시키는 것을 제외하고는 접안 렌즈 튜브에 20 %의 빛을, 카메라 튜브에 80 %입니다.
접안 렌즈 관찰 및 이미지 출력을 동시에 사용할 수 있습니다.

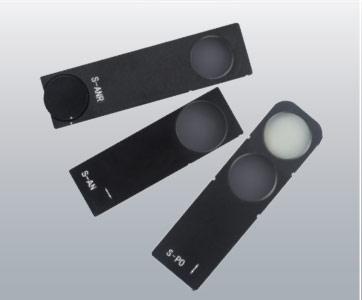

편광 시스템

편광 시스템(Polarization system)의 편광기와 분석기는 반도체 및 PCB 검출에서의 미광을 제거하는데 기여하며, 선명한 디테일의 이미지를 얻을 수 있습니다.

옵션으로 고정 분석기와 회전 분석기가 있습니다.
샘플은 360 ° 회전 분석기로 다른 편광 각도에서 관찰 할 수 있습니다.
또한 이 편광 시스템은 새로운 DIC 부착물을 설치 한 후 Nomarski 미분 간섭 콘트라스트 시스템으로 업그레이드 할 수 있습니다.

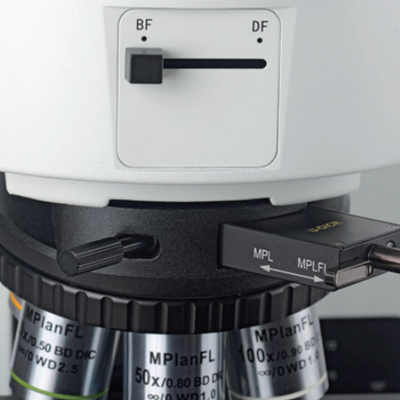

BF & DF용 감광 필터

조명 장치 앞에있는 레버는 밝은 영역과 어두운 영역 사이를 전환하는 데 사용되며, 중립 밀도 필터 (ND50)와 함께 사용됩니다. DF에서 BF로 전환하면 내장 된 ND50 필터가 빛의 세기를 감소시키는 역할을합니다.

Nomarski 미분 간섭 콘트라스트 시스템

명시야에서 발견 할 수없는 표면의 거칠기는 ‘고 대비 배경’을 만들기 위해 U-DICR 부착을 사용하여 감지 할 수 있습니다. LCD의 전도성 입자, 정밀 디스크의 표면 스크래치를 테스트하는 데 사용됩니다.

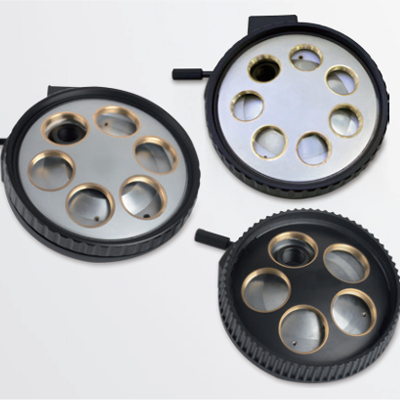

회전판(Nosepice)

센터링 및 포커싱의 정확성이 향상 되었으며 최대 7 개의 목표를 동시에 조립할 수 있습니다. 연속적으로 배율을 낮은 곳에서 높은 곳까지 얻을 수 있습니다. 샘플의 이동 방향은 관찰 된 것과 같으며 접안 렌즈 관찰과 이미지 출력을 동시에 사용할 수 있습니다.

인체 공학적 설계

밝기는 조명 장치에있는 조광 장치로 유연하게 조정할 수 있습니다. 전압 변화가 모두 디지털로 표시됩니다. 동시에 강도와 동축 포커싱을 조정하면 작업 능률이 향상됩니다.
반사 또는 투과 조명은 디지털 디밍 디스플레이의 버튼으로 전환 할 수 있습니다.RE-SET 버튼을 사용하여 현미경 촬영에 최적 인 전압 인 약 8V (조광 표시에 카메라 표시가 있음)에 광도를 유지합니다.
모든 필터는 레버를 당겨 광학 경로 밖으로 나올 수 있습니다.

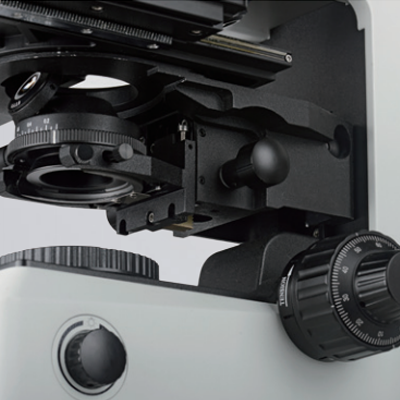

장력 조정이 가능한 저 위치 동축 초점 시스템. 조절 범위는 25mm이고 미세한 정밀도는 0.001mm입니다. 작은 샘플의 높이를 측정 할 수 있습니다.

재물대

오른손으로 조절 가능한 4인치 더블 레이어 기계 스테이지와 Y축 이동을 제한하는 잠금 장치 지원. 유리판은 투과광에 부착 가능하며 누락을 피하기 위해 수평 탐지에 널리 사용됩니다.

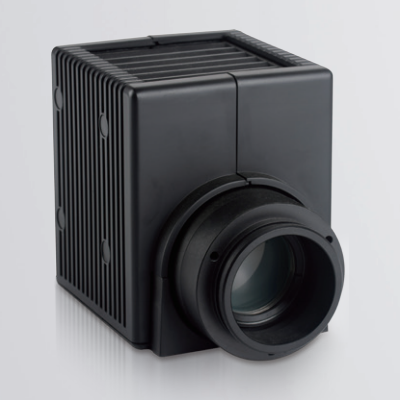

반사 조명기

PHILIPS 7724 할로겐 전구를 사용하여 12V 100W 균일한 빛과 긴 수명의 램프 하우스. 새로운-스윙 아웃 타입 무채색 콘덴서 (N.A.0.9)는 낮은 배율에서 Kohler 조명의 성능을 최적화하고 색수차 및 구면 수차를 보정합니다.

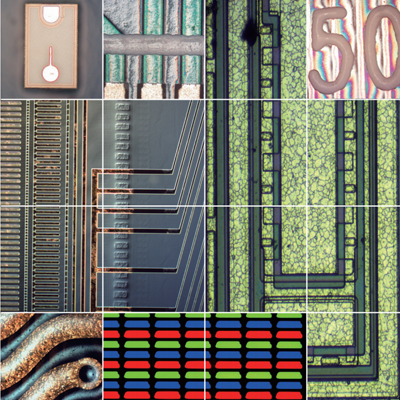

다중 관측

RX50M은 명시야, 암시야 (반사광 만), 편광, DIC (반사광 만)와 같은 다중 관측에 사용할 수 있습니다.

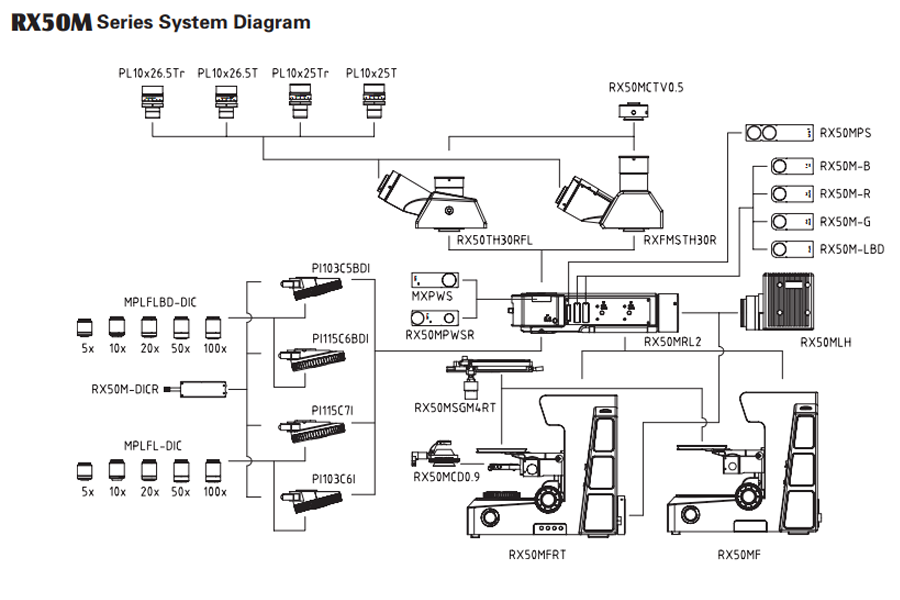

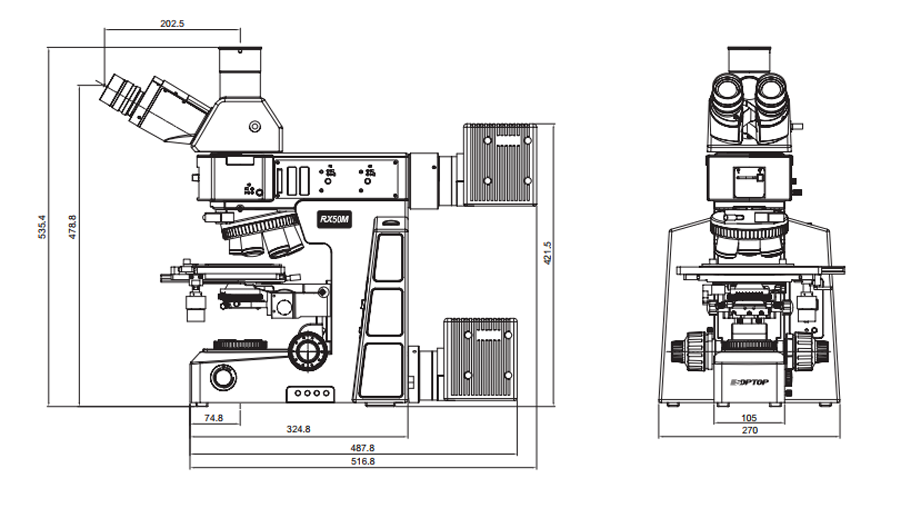

RX50M 제품 사양

Optical system	Infinity color corrected optical system
Viewing head	Erect image, 30° inclined gemel trinocular head, interpupillary distance: 50mm~76mm; splitting ratio R: T=100:0 or 0:100
	Inverted image, 30° inclined gemel trinocular head, interpupillary distance: 50mm~76mm; splitting ratio R:T=100:0 or 20:80 or 0:100
Eyepiece	High eyepoint wide field plan eyepiece PL10X25mm, diopter adjustable
	High eyepoint wide field plan eyepiece PL10X25mm, with reticle, diopter adjustable
	High eyepoint wide field plan eyepiece PL10X26.5mm, diopter adjustable
	High eyepoint wide field plan eyepiece PL10X26.5mm, with reticle, diopter adjustable
Objective	BD semi-apochromatic metallurgical objectives (5X/10X/20X/50X/100X)
Objective	Semi-apochromatic metallurgical objectives (5X/10X/20X/50X/100X)
Nosepiece (with DIC slot)	BD quintuple nosepiece, BD sextuple nosepiece
Nosepiece (with DIC slot)	Sextuple nosepiece, septuple nosepiece
Frame	Reflected/Transmitted body, low-position coaxial coarse and fine adjustment, coarse adjustment distance: 25mm; fine precision: 0.001mm. With coarse adjustment stop and tightness adjustment.
	Built-in 100-240V wide voltage transformer, double way power output; intensity adjustable by digital set and reset; switch for reflection and transmission; built-in transmitted filters LBD/ND6/ND25).
	Reflected body, coaxial coarse and fine adjustment, coarse adjustment distance: 25mm; fine precision: 0.001mm. With coarse adjustment stop and tightness adjustment.
Stage	4 inch three layers mechanical stage with glass plate, moving range: 102mm(Y)*105mm(X)
Condenser	Swing-out type achromatic condenser (N.A.0.9)
Reflected illuminator	BD reflected illuminator with iris field diaphragm and aperture diaphragm, central adjustable. With filter slot and polarizing slot. With switch for bright and dark field
Lamp house	12V/100W halogen lamp house, center pre-set
Other accessories	Camera adapter: 0.5X focusing C-mount
	Fixed polarizer, fixed analyzer, 360° rotatable analyzer
	DIC attachment

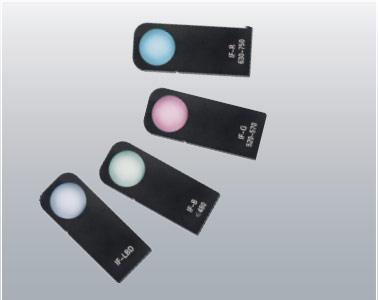

	Interference filters for reflected light:
	High precision micrometer, scale value 0.01mm
