CX40 생물현미경 특징
EX30 생물현미경은 생체 의학, 실험 및 관련 연구소 등 다양한 분야에서 사용하기 위하여 전문적으로 개발된 현미경입니다. 기존 현미경의 디자인의 틀을 깨고, 혁신적이고 인체공학적인 디자인으로 만들었습니다.
무한 색보정 광학 시스템, 새롭게 업그레이드된 쾰러 조명 시스템은 각 배율에서도 깨끗하고 밝은 마이크로-이미지를 보여줍니다.
새로운 인체 공학적 디자인, 견고한 시스템 구조, 쉬운 운영, 다양한 작업 환경에 적합니다.
“Building blocks” 디자인은 형광, 위상차, 편광, 암시야 관찰등 다양한 기능을 포함합니다.
임상 진단, 교육 실험, 병리학 테스트 및 기타 마이크로 영역 관찰에 널리 적용됩니다.
견고한 바디 구조
- 새롭게 디자인한 “적분식 Y형” 몸체.
- 높은 안정성, 높은 배율 관찰 하에서 이미지 디더링 없음.
- 다중 채널 형광 진단의 테스트 재현을 보장합니다.
포커스 조정
조동·미동 나사 조정은 인체공학적 설계에 부합하여 편안한 운영 환경을 만들어 줍니다.
드라이버 배치
드라이버를 이용해 가능한 공간을 최대한 활용하고 작업 효율을 향상시킵니다.
쾰러 조명 시스템
6v 30w 전송 시스템은 모든 배율에서 밝고 균일한 파일을 제공합니다.
새로운 텔레-센트릭 쾰러 조명 시스템 설계, n.a.1.2 / 0.22 스윙아웃 무색 콘덴서, 2x ~ 100x 관찰에 적용됩니다.
안전한 이동
몸체의 뒤에 있는 홈은 현미경을 쉽고 안전하게 이동할 수 있습니다.
스테이지 작동
175x145mm 2층 구조 기계식 스테이지. 2개의 슬라이스를 시험, 분석 비교를 위해 합쳐 놓을 수 있습니다.
187×167 대형 2층 구조 기계식 스테이지는 산화 금속으로 제작되었습니다(작동거리 : 80x55mm, 정밀도 : 0.1mm). 조절 손잡이는 오른손, 왼손으로 직선방향 이동이 가능합니다.
전원 공급장치(수은램프)
새로운 디지털 전력 제어 시스템.
작동 시간과 현재 값을 표시합니다.
명확하게 당신에게 수은 램프의 작동 상태를 보여줍니다.
LED 형광 모듈
| 시리즈 | 배율 | N.A. | W.D. | F.N. | 커버유리 두께 | 오일 | 스프링 |
| Plan series | Plan 2x | 0.06 | 5.0 | 22 | 0.17 | / | / |
| Plan 4x | 0.10 | 11.9 | 22 | 0.17 | / | / | |
| Plan 10x | 0.25 | 12.1 | 22 | 0.17 | / | / | |
| Plan 20x | 0.40 | 1.5 | 22 | 0.17 | / | / | |
| Plan 40x | 0.65 | 0.36 | 22 | 0.17 | / | Yes | |
| Plan 60x | 0.85 | 0.3 | 22 | 0.17 | / | Yes | |
| Plan 100x | 1.25 | 0.18 | 22 | 0.17 | Oil | Yes | |
| Plan PH series | Plan PH10x | 0.40 | 12.1 | 22 | 0.17 | / | / |
| Plan PH20x | 0.40 | 1.5 | 22 | 0.17 | / | / | |
| Plan PH40x | 0.65 | 0.36 | 22 | 0.17 | / | Yes | |
| Plan PH100x | 1.25 | 0.18 | 22 | 0.17 | Oil | Yes | |
| Plan Fluor series | Plan Pluor4x | 0.13 | 18.5 | 22 | 0.17 | / | / |
| Plan Pluor10x | 0.30 | 10.6 | 25 | 0.17 | / | / | |
| Plan Pluor20x | 0.50 | 2.33 | 25 | 0.17 | / | / | |
| Plan Pluor40x | 0.75 | 0.6 | 25 | 0.17 | / | / | |
| Plan Pluor100x | 1.28 | 0.21 | 25 | 0.17 | Oil | / |
PLAN series
PLAN-PH series (위상차 관찰)
PLAN-FLUOR series (형광 관찰)
형광 대물렌즈(Semi-apochromatic)
새로운 Infinity plan semi-apochromatic 형광 대물렌즈는 형광 관찰을 위한 전문적인 현미경입니다. 일반 대물렌즈 보다 25% 큰 개구수는 더 밝고 선명한 이미지를 수차 보정하여 보여줍니다.
고품질의 환경보호 광학소재를 채택, 형광 관찰에 우수한 효과를 보여줍니다. 첨단 멀티 코팅 광대역 기술이 적용되어 대역폭 및 자외선 투과율에서 명백한 이점을 취합니다.
CX40 기술 사양
Optical system | Infinity color corrected optical system |
Viewing head | Efficient infinity gemel binocular head, 30°-60° elevation adjustable; 360° rotatable; interpupillary adjustable distance: 54-75mm; diopter +/-5 adjustable. |
30° inclined gemel binocular head; 360° rotatable; interpupillary adjustable distance: 54-75mm; diopter +/-5 adjustable. | |
30° inclined gemel trinocular head, splitting ratio R:T=50:50; 360° rotatable; interpupillary adjustable distance: 54-75mm; diopter +/-5 adjustable. | |
30° inclined gemel trinocular head (special for fluorescence), splitting ratio R:T=100:0 or 0:100; 360° rotatable; interpupillary adjustable distance: 54-75mm; diopter +/-5 adjustable. | |
30° inclined digital binocular head; 360° rotatable; interpupillary adjustable distance: 54-75mm; diopter +/-5 adjustable. | |
Eyepiece | High eye-point wide field plan eyepiece PL10x22mm, reticle can be assembled. |
High eye-point wide field plan eyepiece PL15x16mm | |
Objective | Infinity plan achromatic objectives (2X,4X,10X,20X,40X,100X) |
Infinity plan phase contrast objectives (10X,20X,40X,100X) | |
Infinity plan semi-apochromatic fluorescence objectives (4X,10X,20X,40X,100X) | |
Nosepiece | Revolving quadruple nosepiece/ quintuple nosepiece |
Body | Coaxial focus system with upper limited and tension adjustment; coarse range: 30mm; fine precision: 0.002mm; focus height adjustable. |
Stage | 175x145mm double layer mechanical stage, rotatable; with special fabrication processing, anti-corrosive and anti-friction; X,Y moving hand wheel in right or left hand; moving range: 76x50mm, precision : 0.1mm. |
187x166mm double layer mechanical stage, moving range: 80x50mm, precision: 0.1mm. | |
Condenser | N.A.0.9 swing-out type achromatic condenser； |
| N.A.1.2/0.22 swing-out type achromatic condenser； | |
| N.A.1.25 quintuple phase contrast condenser； | |
| N.A.0.9 dry dark field condenser； | |
| N.A.1.25 oil dark field condenser. | |
Transmitted illumination system | Wide voltage: 100-240V, built-in transmitted Koehler illumination; |
| 6V/30W halogen, pre-centered, intensity adjustable. | |
Polarizing kit | Analyzer 360° rotatable; polarizer and analyzer can be out of light path. |
Filter | Yellow, green, blue, neutral filter |
Light splitting device | R:T=70:30 or 100:0, special 1x CTV |
Camera adapter | 0.5xCTV, 0.67xCTV, 1xCTV |
CX40 시스템 구성도

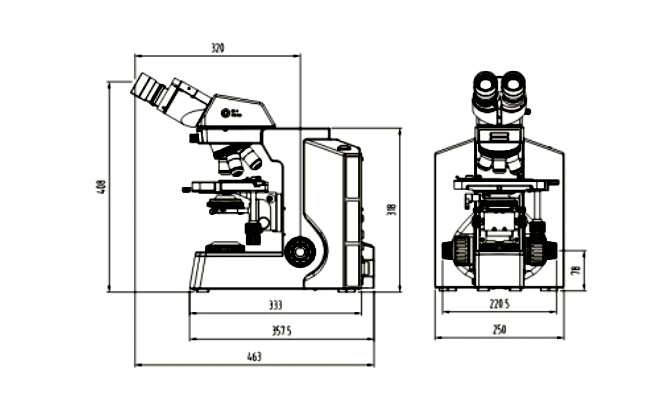

CX40 제품 치수
CX40 biological model
CX40 fluorescence model
