BH200M 금속현미경 특징
광학 시스템
- Color corrected finity optical system
- 고해상도 고화질 이미지
접안 및 대물렌즈
- High eye point eyepiece PL10x 18mm, 넓은 시야 제공
- 다양한 레티클 장착 가능
- Achromatic metallurgical objective, Plan achromatic metallurgical objective
- Long working distance plan Achromatic metalurgical objective
조명 시스템
- 반사식 쾰러 조명, 반사-방지 구조로 빛 반사로 인한 방해를 효율적으로 막아줌
- 이미지를 더 선명하고 밝은 시야를 제공
- 전원 90 ~ 240V, 6V/30W 할로겐, 필라멘트 중심 조절, 밝기를 지속적으로 조절
재물대
- 이층 구조의 기계식 재물대와 동축 조절 손잡이가 낮은 위치에 있어 사용이 편리함
- 180mm x 145mm의 플레이트 재물대가 부착되어 있어 큰 샘풀을 올려 놓을 수 있음.
기본 악세사리
- 편광 장치를 장착하여 편광 관찰이 가능
- 편광 ±25˚ 조절이 가능함으로써 직각 상태 및 시야 선명도를 조절할 수 있음
옵션 악세사리
- 파란색 필터(기본) 및 녹색, 황색, 중성 필터를 끼워 다양한 종류의 샘플을 각 필터의 색으로 관찰할 수 있음
접안 렌즈
| 접안렌즈 | PL10X/18 | PL10X/18R | WF15X/13 | WF15X/13 | WF20X/10 | WF20X/10R |
| 시야 | 18mm | 18mm | 13mm | 13mm | 10mm | 10mm |
대물 렌즈
| 배율 | 개구수 (N.A) | 작동 거리 (mm) | 커버 두께 (mm) | 적용 거리 (mm) |
| 5x | 0.13 | 15.5 | 0 | 195 |
| 10x | 0.25 | 8.7 | 0 | 195 |
| 20x | 0.40 | 8.8 | 0 | 195 |
| 50xs | 0.60 | 5.1 | 0 | 195 |
| 100xs | 0.80 | 2.0 | 0 | 195 |
BH200M 제품 사양
|
Optical system |
Finity color corrected optical system |
|
Viewing head |
Gemel binocular，30°inclined，360°rotating，Interpupillary distance adjustable between 54-75mm，Diopter adjustment ±5 for each side； |
|
Gemel trinocular，refract rate，binocular:trinocular=80%:20% |
|
|
Eyepiece |
High eyepoint plan eyepiece PL10X，view of field 18mm |
|
Objective |
LWD plan achromatic metallurgical objective 5X、10X、20X、50X、100X |
|
Nosepiece |
Reversed quadruple nosepiece |
|
Reversed quintuple nosepiece |
|
|
Focusing adjustment |
Coaxial coarse and fine adjustment.with coarse adjustment stop and tightness adjustment.Coarse adjustment range:28mm,precision of fine adjustment:0.002mm |
|
Stage |
Mechanical stage,with 180X145mm deck platform, moving range：76mmX50mm |
|
Illumination system |
Reflected Kohler illumination，Adaptation wide voltage 90V-240V，6V/30W halogen bulb，brightness adjustable,with iris diaphragm and field diaphragm,the center of field diaphragm adjustable |
|
Photo accessories |
Photo tube（with PK mount），photo eyepiece 3.2X |
|
Video accessories |
CTV0.35X/0.5X/1.0X |
|
Option |
Simply polarizing kit |
|
6V30W transmission illumination system |

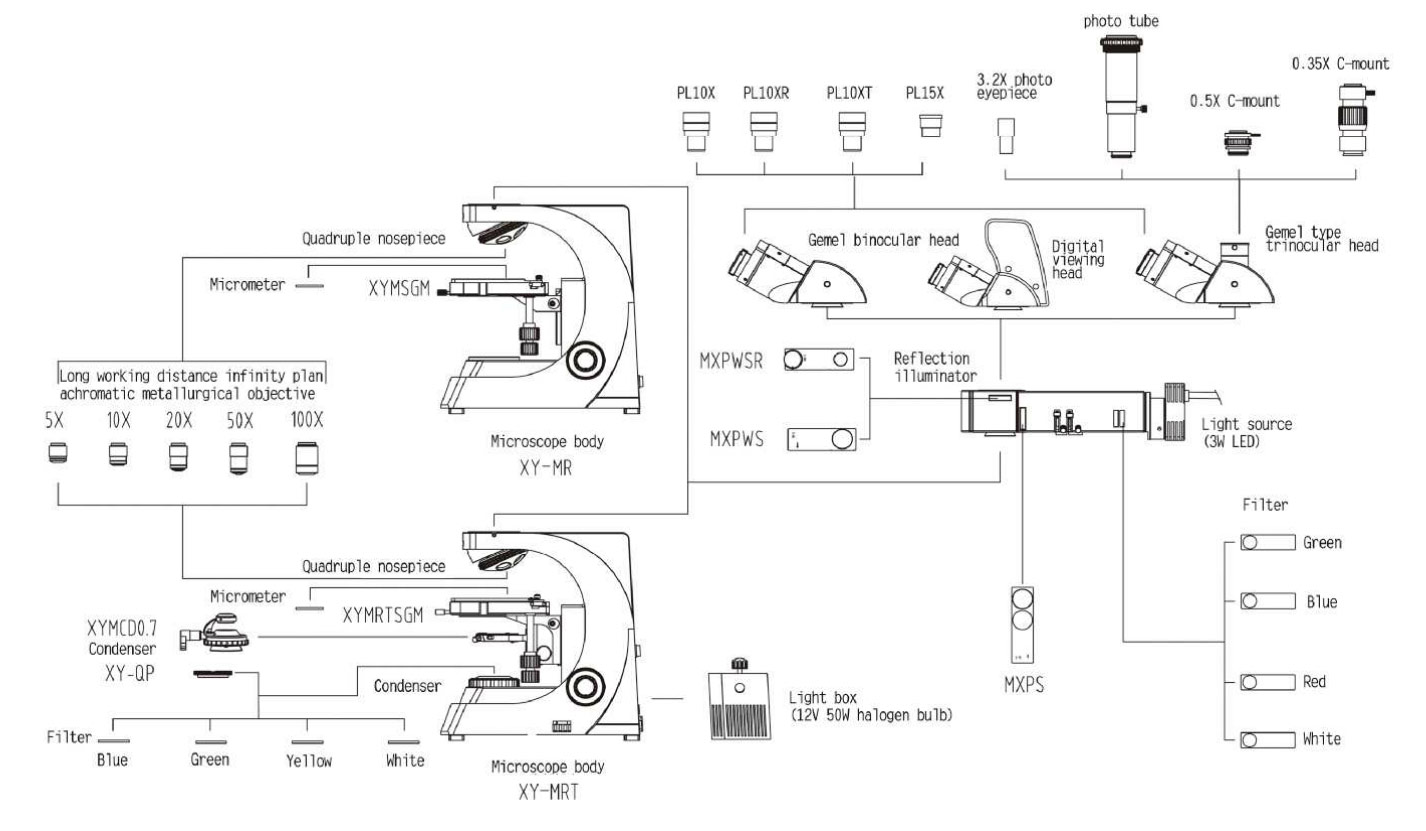

BH200M 시스템 구성도
